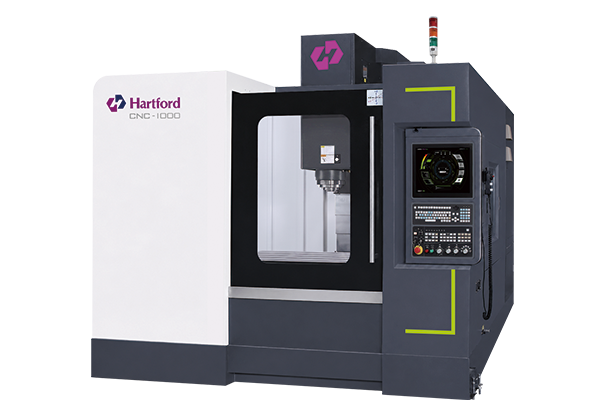

超高性價比立式硬軌數控銑床

PRO

CNC-1000

超高性價比 AI 立式硬軌數控銑床

精心打造並結合獨特剛性,滿足各項加工需求

One & only :


0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

Hartrol Premium

全台灣唯一的自我控制器


0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9
%

AI Technology

AI 技術與智能化,自動參數調整維持精度。


0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9
%

立柱加大跨距設計

一體式立柱加大跨距設計,寬度提升25%,剛性提升達15%


0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9
%

主軸承箱一體式設計

主軸承箱一體式設計,剛性優於台灣同業30%.


0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9
%

加工效率

加工效率優於台灣同業15%~50%


0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9
%

主軸設計

BBT兩面拘束設計主軸,剛性比一般主軸提升30%.

Hartrol Premium

機械設計

規格表

Hartrol Premium

透過AI技術不斷超越機器的極限

Ai 技術的運用,讓機台加工精度不再受到環境因素影響,即使常溫廠房即可達到高精度的加工。而且加工效率不受工件重量以及其他因素所造成的影響,搭配自動駕駛功能,如同Tesla 汽車自動駕駛功能一樣,達到機器加工自動化。

CCD監視

無論何時何地均可監看機內加工進度省時間!省成本!

主動異警通報

就算人不再機檯旁邊也不用擔心機台發生停機與待機,確保機台使用率

智慧注油

不影響加工精度與機器壽命、但可以幫您省油,最多達50%

刀具資料庫

直接推薦您每一種刀最適合的加工條件,不要再用試誤法

自動進給率控制

重切銷加工效率最佳可提升23%且刀具費用更省

整機環溫熱補償

幫您解決日夜溫差所造成的工件尺寸偏差。

獨家技術

機械設計

test

高剛性結構黃金比例

test

#40主軸承箱創新一體式設計

test

100%自製高精度之齒輪式與皮帶式#40主軸。

高精度、最佳化之結構設計與高性能齒輪與皮帶式主軸

將加工精度提升及提高重切削加工效率,解決小工件重切削方案需求。

1. #40 主軸承箱創新一體式設計,提供主軸頭穩定支撐,提升剛性及切削能力。

2. 主軸頭結構加寬加厚:主軸頭滑座加寬加厚,達到高剛性結構黃金比例,搭配最佳平衡配重設計。

3. 100% 自製高精度之齒輪式與皮帶式 #40 主軸。

4. 底座油水分離結構設計,提高切削液壽命

test

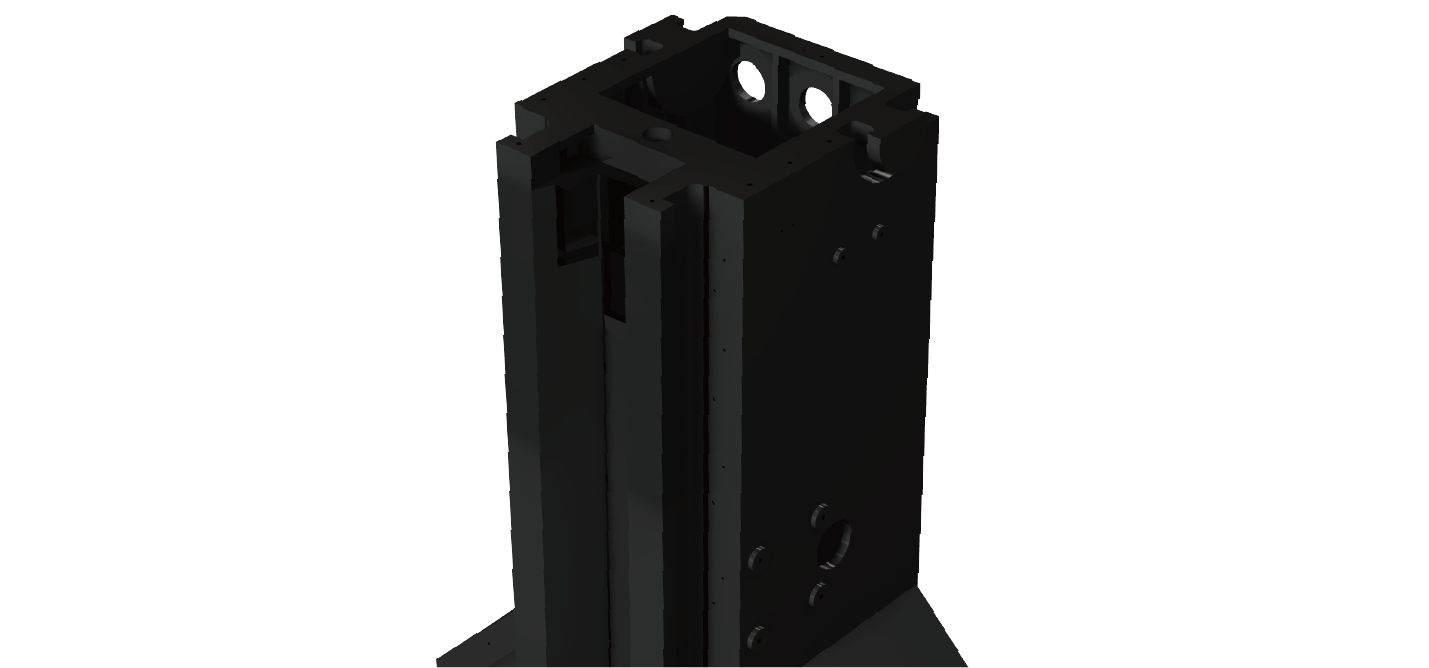

超大立柱設計

穩定性 : 提高剛性機械結構設計

透過高剛性結構來提升切削時穩定性與動態精度

1. 超大立柱設計:立柱尺寸比一般機型大,以提高剛性與加工精度。

2. 底座結合面加大加寬:立柱結構為倒 T 設計,提升立柱與底座結合面之穩定度。

test

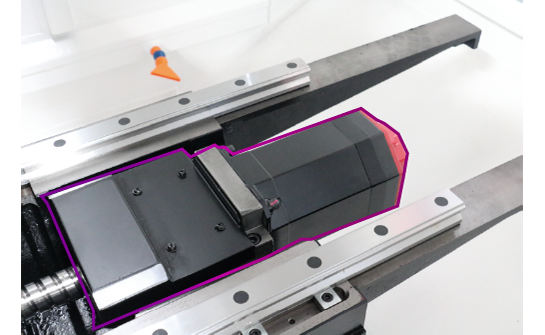

三軸伺服馬達與滾珠螺桿直接式傳動

高速度:三軸伺服馬達與滾珠螺桿直接式傳動, 提升機台效率。

三軸伺服馬達與滾珠螺桿直接式傳動, 提升機台效率。

1. 三軸伺服馬達與滾珠螺桿直接式傳動, 提升機台效率。

追求完美 近乎苛求的檢驗標準

所以保證,每部機器幾乎零缺點的品質

test

所以我們敢保證,每部機器幾乎零缺點的品質

3D輪廓度公差符合標準:

使用三次元量測方式進行 3D 輪廓度公差量測,抽測114點均在公差內 ( ± 0.02mm )


OMV ( On Machine Verification) 機上檢驗:

搭配 OMV 機上檢驗系統,直接在機台上面進行三次元尺寸檢驗、減少工件搬運時間並確保每一個工件都是良品

規格表

工作台

工作台面積

1150x600

mm

最大載重(平均負載)

700

kg

行程

X軸行程

1000

mm

Y軸行程

600

mm

Z軸行程

630

mm

主軸

主軸錐度

#40

主軸轉速(皮帶式)

8000 / 10000 / 12000

rpm

主軸轉速(齒輪式)

6000 / 8000

rpm

馬達

主軸馬達(連續/30分)

5.5/7.5 opt.7.5/11

kw
