高速高精度小龍門機型

TGV

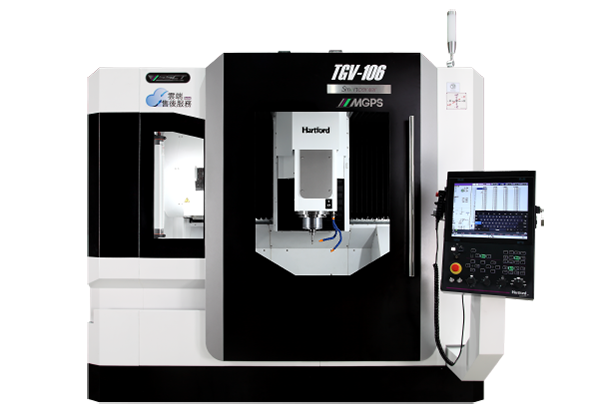

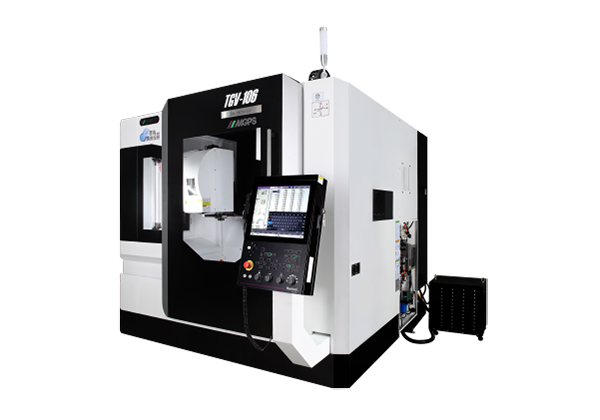

TGV-106

velocity / Smooth / MGPS

高速高精度 AI 小龍門機型

將加工提升到一個新的高度，為加工應用提供更高性能切削表現。

One & only :


0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

Hartrol Premium

全台灣唯一的自我控制器


0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9
%

AI Technology

AI 技術與智能化，自動參數調整維持精度。


0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9
μm

MGPS

μ 級製程定位精度 5 μm 內


0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9
μm

與日本機同等級的性能與標準

日本等級的機台精度，真圓度 5 μm 內


0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9
%

SSCT

SSCT (Super Speed Cycle Time) 加工效率優於同業30%


0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9
年

Oil – air lubrication spindle

油氣潤滑主軸，不限操作時數，兩年保固。

Hartrol Premium

機械設計

規格表

相關推薦

Hartrol Premium

透過AI技術不斷超越機器的極限

Ai 技術的運用，讓機台加工精度不再受到環境因素影響，即使常溫廠房即可達到高精度的加工。而且加工效率不受工件重量以及其他因素所造成的影響，搭配自動駕駛功能，如同Tesla 汽車自動駕駛功能一樣，達到機器加工自動化。

CCD監視

主動異警通報

智慧注油

刀具資料庫

自動進給率控制

整機還溫熱補償

CCD監視

無論何時何地均可監看機內加工進度省時間!省成本!

主動異警通報

就算人不再機檯旁邊也不用擔心機台發生停機與待機，確保機台使用率

智慧注油

不影響加工精度與機器壽命、但可以幫您省油，最多達50%

刀具資料庫

直接推薦您每一種刀最適合的加工條件，不要再用試誤法

自動進給率控制

重切銷加工效率最佳可提升23%且刀具費用更省

整機環溫熱補償

幫您解決日夜溫差所造成的工件尺寸偏差。

獨家技術

機械設計

test

MGPS(Micro Grade Process and Standard)，μ 級製程技術與標準 自製主軸，偏擺 5μm 內

高精度 : MGPS μ 級 製程標準與高性能主軸

將加工精度提升到微米等級 主軸可24小時連續運轉及產出

1. 高精度加工技術符合汽車零部件業、電子業和光電子業等高精度行業要求。

2. MGPS ( Micro Grade Process and Standard )，μ 級製程技術與標準，定位精度 8μm 內，重覆定位精度 5μm 內。

3. 自製主軸，偏擺 5μm 內。


獨家技術1
test

一體式底座設計加大排屑槽

test

加厚型馬達座軸承座

test

Z軸馬達座軸承座一體式鑄件

穩定性 : 最佳的結構設計穩定的加工技術

透過高剛性結構來提升切削時穩定性與動態精度

1. Z軸馬達座軸承座一體式鑄件，提升剛性確保主軸加工。

2. 立柱橫樑一體式設計，牆式鑄件與前側大前跨設計提供結構穩定性。

3. 加厚型馬達座軸承座，提供更好的傳動效率。

4. 一體式底座設計加大排屑槽。





高速度：適用於高速加工的主軸與熱平衡對策

test

內藏主軸軸心冷卻技術

test

全系列三軸熱溫升控制(選配)

test

熱平衡設計

主軸最高轉速 24000轉 可搭配智能化主軸選配功能 熱平衡設計

1. 內藏主軸軸心冷卻技術:體積小、重量輕、低噪音、低震動，所有控制器皆可搭配，也可搭配智能化主軸選配功能，最高轉速 24000 轉，主軸熱變形降低 50%

2. 油氣潤滑技術：有效的降低主軸溫度。確保加工精度；可以連續運轉、主軸停止超過 15 分鐘時自動進入節能模式。

3. TGV 全系列三軸熱溫升控制 ( 選配 ) ：三軸進給系統中的馬達座、螺桿、軸承及螺帽皆有冷卻迴路設計，機台將不受熱變形影響，提升機台動態剛性，切削表面精度也可達到高水準表現，軸向精度提升 15%

4. 熱對稱及熱隔絕技術： 電氣箱與鑄件之間加上隔熱材設計，有效阻擋 97% 的熱源，降低鑄件溫度 13% 及防止熱變形發生，確保機台幾何精度。

test

與日本機台同等級的性能表現

test

面銑

test

端銑

test

攻牙

test

鑽孔

1. 累積 58 年工具機製造工藝，加上 AI 技術，使加工精度 / 效率 / 光潔度幾乎等同日本機的水平

2. Super Speed Cycle time 加工效率比台灣同業提升 15% ~20%


．Model：TGV-106

．主軸：15,000 rpm 直結式主軸 11kW

．切削材質：Aluminum die cast ADC12

追求完美 近乎苛求的檢驗標準

所以保證，每部機器幾乎零缺點的品質

追求完美，近乎苛求的檢驗標準

test

test

test

所以我們敢保證，每部機器幾乎零缺點的品質

3D 輪廓度公差符合標準：

使用三次元量測方式進行 3D 輪廓度公差量測，抽測114點均在公差內 ( ± 0.02mm )


OMV ( On Machine Verification ) 機上檢驗：

搭配 OMV 機上檢驗系統,直接在機台上面進行三次元尺寸檢驗、減少工件搬運時間並確保每一個工件都是良品

規格表

工作台

工作台面積

1150 x 600

mm

最大載重 ( 平均負載 )

1000

kg

行程

X 軸行程

1000

mm

Y 軸行程

600

mm

Z 軸行程

510

mm

主軸

主軸錐度

#40

主軸轉速 ( 直結式 )

12000 / 15000

rpm

主軸轉速 ( 內藏式 )

15000 / 24000

rpm

自動換刀系統

刀具數

A : 24 ( 30 )

pcs

刀柄

BT40 ( BBT / CAT / DIN / HSK A63 )

馬達

主軸馬達 ( 連續 / 30分 )

15 / 18.5 (40 % ED) opt. 18.5 / 21.5 ( S6 - 60 %)

kW
