立式線軌加工中心

Plug & play

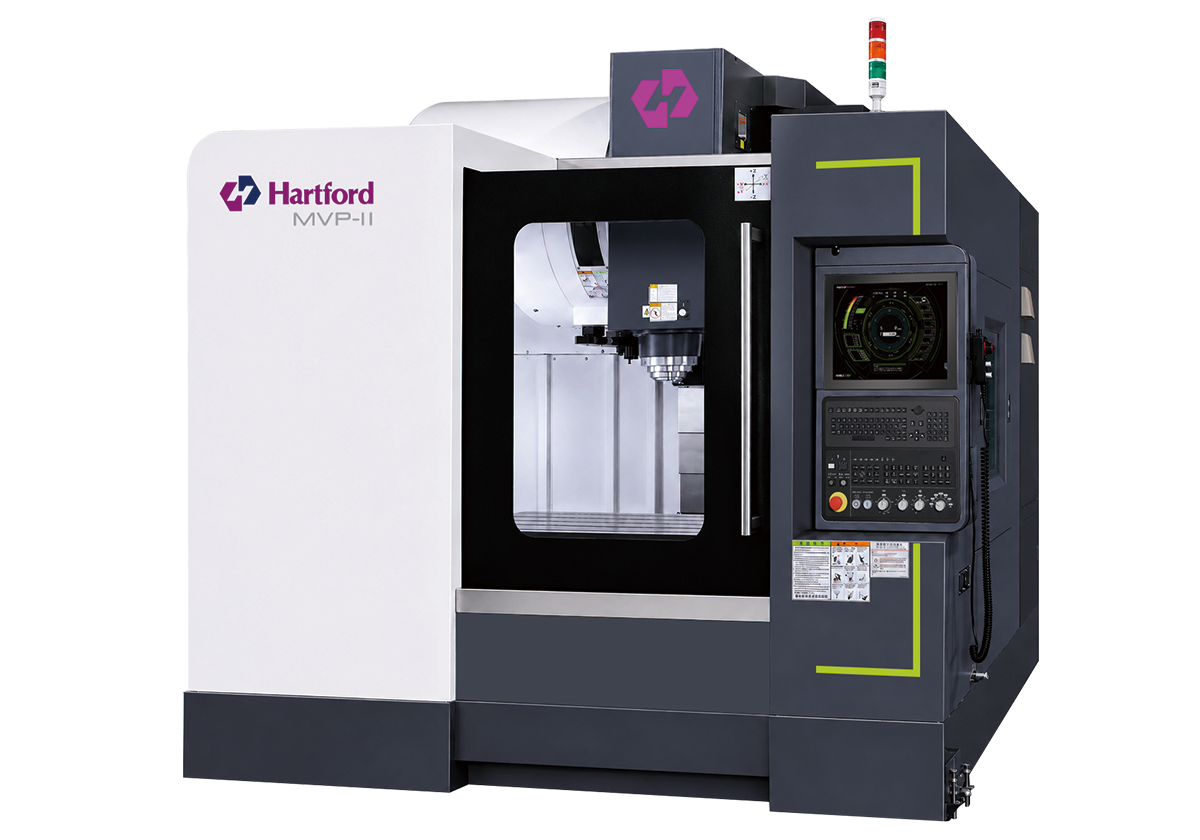

MVP-11

velocity/Smooth/MGPS

高速高精度 Ai 立式加工中心

具有更全面的功能，速度更快，精度更高

One & only :

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

Hartrol Premium

全台灣唯一的自我控制器

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

%

Ai Technology

Ai 技術與智能化, 自動參數調整維持精度.

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

μm

MGPS

μ級製程定位精度5μm內

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

μm

與日本機同等級的性能與標準

日本等級的機台精度，真圓度5μm內

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

%

SSCT

SSCT Super Speed Cycle Time 加工效率優於同業30%

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

年

Oil – air lubrication spindle

油氣潤滑主軸，不限操作時數，兩年保固。

Hartrol Premium

機械設計

規格表

相關推薦

Hartrol Premium

透過 Ai技術不斷超越機器的極限

Ai 技術的運用，讓機台加工精度不再受到環境因素影響，即使常溫廠房即可達到高精度的加工。而且加工效率不受工件重量以及其他因素所造成的影響，搭配自動駕駛功能，如同Tesla 汽車自動駕駛功能一樣，達到機器加工自動化。

CCD監視

主動異警通報

智慧注油

刀具資料庫

自動進給率控制

整機還溫熱補償

CCD監視

無論何時何地均可監看機內加工進度省時間!省成本!

主動異警通報

就算人不再機檯旁邊也不用擔心機台發生停機與待機，確保機台使用率。

智慧注油

不影響加工精度與機器壽命、但可以幫您省油，最多達50%。

刀具資料庫

直接推薦您每一種刀最適合的加工條件，不要再用試誤法。

自動進給率控制

重切銷加工效率最佳可提升23%且刀具費用更省。

整機環溫熱補償

幫您解決日夜溫差所造成的工件尺寸偏差。

獨家技術

機械設計

test

高精度_MGPS μ級製程標準與高性能主軸

將加工精度提升到微米等級主軸可24小時連續運轉及產出

1. MGPS ( Micro Grade Process and Standard )， μ 級製程技術與標準，定位精度 8μm 內，重覆定位精度 5μm 內。

2. 自製主軸，偏擺 5μm 內。

3. 油氣潤滑技術：有效的降低主軸溫度。確保加工精度；可以連續運轉、主軸停止超過 15 分鐘時自動進入節能模式。

test

全系列機型軌道面五年保固

test

超大立柱及超寬底座設計

穩定性_提高剛性30%的大跨距機械結構設計

透過高剛性結構來提升切削時穩定性與動態精度

1. 獨特的軌道設計：具有超高精度、高剛性與重負荷之性能。

2. Z 軸無配重可提供最佳動態精度。

3. 高剛性結構設計：立柱大跨距Y軸線軌距，提升結構剛性與穩定性；抵抗加工產生的大切削力。

高速度：適用於高速加工的伺服傳動與換刀結構設計

test

直結式Z軸伺服馬達與滾珠螺桿

test

快速換刀

直結式驅動提高效率與精度快速換刀創造最大產能

直結式 Z 軸伺服馬達與滾珠螺桿：伺服馬達直接驅動，無背隙問題及伺服遲滯問題產生，提升機台效率及穩定性。

快速換刀：換刀速度可達 1.38 秒。

test

與日本機台同等級的性能表現

test

面銑

test

端銑

test

攻牙

test

鑽孔

1. 累積 58 年工具機製造工藝，加上 AI 技術，使加工精度/效率/光潔度幾乎等同日本機的水平。

2. Super Speed Cycle time 加工效率比台灣同業提升 15% ~50%。

．Model：MVP-10

．主軸：15,000 rpm 直結式主軸11kW

．切削材質：Alumium die cast ADC12

追求完美近乎苛求的檢驗標準

所以保證，每部機器幾乎零缺點的品質

追求完美，近乎苛求的檢驗標準

test

test

test

所以我們敢保證，每部機器幾乎零缺點的品質

3D輪廓度公差符合標準：

使用三次元量測方式進行3D輪廓度公差量測，抽測114點均在公差內 (± 0.02mm)。

OMV( On Machine Verification) 機上檢驗：

搭配 OMV 機上檢驗系統,直接在機台上面進行三次元尺寸檢驗、減少工件搬運時間並確保每一個工件都是良品。

展現極致的加工效率與模具合模精度

test

test

test

test

test

進一步了解

test

近一步了解

規格表

工作台

工作台面積

1270 x 600

mm

最大載重(平均負載)

1000

kg

行程

X軸行程

1100

mm

Y軸行程

600

mm

Z軸行程

630

mm

主軸

主軸錐度

#40

主軸轉速(皮帶式)

8000 / 10000 / 12000

rpm

主軸轉速(直結式)

10000 / 12000 / 15000 / 20000

rpm

主軸錐度

#50

主軸轉速(直結式)

10000 / 12000

rpm

自動換刀系統

刀具數

A : 24 (30/40) for #40 / A : 24 (32) for #50

pcs

刀柄

BT40 ( BBT / CAT / DIN / HSK A63 ) & BT50 ( BBT / CAT / DIN)

馬達

主軸馬達(連續/30分) #40

5.5 / 7.5 OPT. 7.5 / 11 , 11 / 15 , 15 / 18.5

kW

主軸馬達(連續/30分) #50

11 / 15 OPT. 15 / 18.5
