超高移除率立式硬軌數控銑床

HCMC

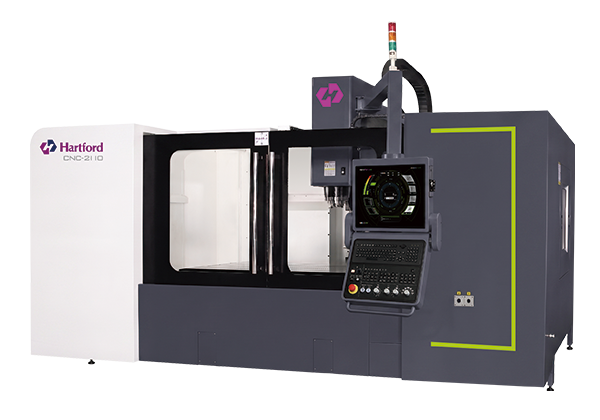

CNC-2110

Velocity / Smooth

超高移除率 AI 立式硬軌數控銑床

高剛性三軸硬軌，最強移除率表現的王者

One & only :

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

Hartrol Premium

全台灣唯一的自我控制器

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

%

AI Technology

AI 技術與智能化，自動參數調整維持精度。

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

%

硬軌氣浮功能

硬軌氣浮功能，尖角誤差減少50%，背隙誤差減少30%

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

%

立柱加大跨距設計

一體式立柱加大跨距設計，寬度提升25%，剛性提升達15%

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

%

加工效率

加工效率優於台灣同業15%~50%

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

%

鞍座全行程支撐設計

鞍座全行程支撐設計,可確保精度的穩定行與耐久性,精度優於台灣同業30%.

Hartrol Premium

機械設計

規格表

相關推薦

Hartrol Premium

透過AI技術不斷超越機器的極限

Ai 技術的運用，讓機台加工精度不再受到環境因素影響，即使常溫廠房即可達到高精度的加工。而且加工效率不受工件重量以及其他因素所造成的影響，搭配自動駕駛功能，如同Tesla 汽車自動駕駛功能一樣，達到機器加工自動化。

CCD監視

主動異警通報

智慧注油

刀具資料庫

自動進給率控制

整機還溫熱補償

CCD監視

無論何時何地均可監看機內加工進度省時間!省成本!

主動異警通報

就算人不再機檯旁邊也不用擔心機台發生停機與待機，確保機台使用率

智慧注油

不影響加工精度與機器壽命、但可以幫您省油，最多達50%

刀具資料庫

直接推薦您每一種刀最適合的加工條件，不要再用試誤法

自動進給率控制

重切銷加工效率最佳可提升23%且刀具費用更省

整機環溫熱補償

幫您解決日夜溫差所造成的工件尺寸偏差。

獨家技術

機械設計

test

高剛性一體式齒輪式機頭設計

高精度 : 穩固的支撐結構搭配硬軌氣浮全新設計與高性能齒輪式主軸

提升加工精度及重切削加工效率且延長軌道壽命

1. 自製主軸偏擺 ( 300L ) 9 μm (平均值 )

2. 整機環溫熱變位補償，溫度變化8度時補償在 15 μm 內。

3. 氣浮功能尖角誤差減少 50% ，背隙誤差減少 30%

4. 高剛性一體式齒輪式機頭設計+兩段式傳動齒輪箱 : 主軸溫升控制皆在 9.5℃ 以內。

保證X軸全行程支撐，立柱延伸，穩定性提升。

底座重新設計改良，即使在重切削負載情況下，仍可維持優異的穩定性。

高剛性立柱設計

Z軸配重為最佳動態精度

穩定性 : 穩固的支撐結構，帶給您無限的加工可能

全新結構設計，提供您更高的結構剛性，在硬的工件都不用怕

1. 最佳結構設計，三軸全行程支撐，載重穩定性高。

2. 軸間懸垂設計 +35% X 軸滑道軌距，免除懸垂及震動困擾

3. 立柱最佳化設計，A+更寬闊之結合面，提升穩定性。

4. 立柱前跨提升受力分散性，達成穏定最佳力流線，確保加工精度。

5. Z軸配重為最佳動態精度。

6. 主軸承箱一體式設計，提高主軸頭更穩固之支撐。

高速度：齒輪 8000 rpm 主軸，提升重切削高移除效率。

test

100% 自製齒輪式 8000 rpm 兩段式主軸，偏擺 5μm 內。

test

自製齒輪箱，低速時具有更大扭力輸出

100% 自製齒輪式 8000rpm 主軸偏擺 5μm 內。

1. 100% 自製齒輪式 4000 / 6000/ 8000rpm 兩段式主軸

2. 搭配自製齒輪箱，低速時具有更大扭力輸出，更適用於重切削需求。

3. 雙螺桿設計，完美的提供強大的切削移除能力。

4. 軌道面五年保固，品質最可靠。

追求完美近乎苛求的檢驗標準

所以保證，每部機器幾乎零缺點的品質

test

test

所以我們敢保證，每部機器幾乎零缺點的品質

3D 輪廓度公差符合標準：

使用三次元量測方式進行 3D 輪廓度公差量測，抽測114點均在公差內 ( ± 0.02mm )

OMV ( On Machine Verification ) 機上檢驗：

搭配 OMV 機上檢驗系統,直接在機台上面進行三次元尺寸檢驗、減少工件搬運時間並確保每一個工件都是良品

藝術品加工的超高精度展現

test

test

test

進一步了解

test

進一步了解

規格表

工作台

工作台面積

2250x1020

mm

最大載重(平均負載)

3000

kg

行程

X軸行程

2100

mm

Y軸行程

1020

mm

Z軸行程

820

mm

主軸

主軸錐度

#50

主軸轉速(皮帶式)

-

主軸轉速(齒輪式)

4000/6000/8000

rpm

主軸轉速(直結式)

10000/12000

rpm

馬達

主軸馬達(連續/30分)

15/18.5 opt.18.5/22, 22/26

kw
